HIS Highspeed Imaging System
(Hochgeschwindigkeits-Kamerasystem)

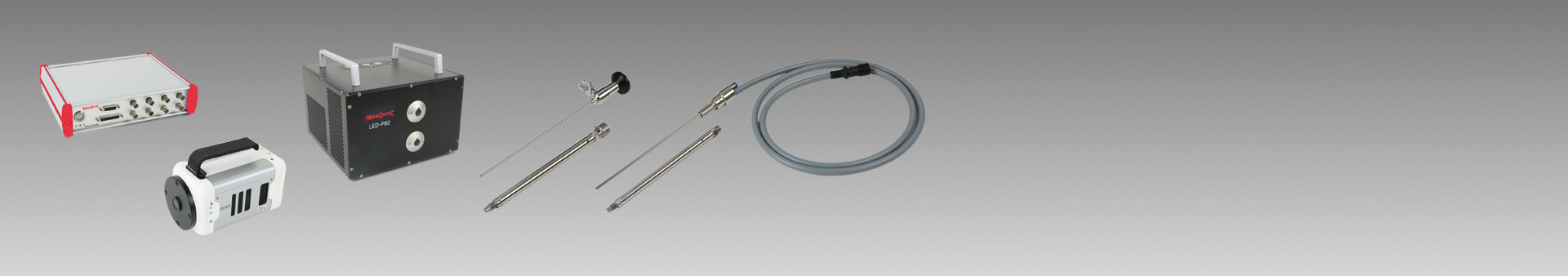

Die Hochgeschwindigkeits-Kamerasysteme wurden speziell für die optische Untersuchung von Verbrennungsmotoren entwickelt. Das System umfasst optische Sonden mit kundenspezifischen Abmessungen, Endoskope, Objektive, Hochgeschwindigkeitskameras und den Controller für die Synchronisierung und Datenerfassung.



• Optisches Verbrennungsanalysesystem mit Hochgeschwindigkeits-Kamera

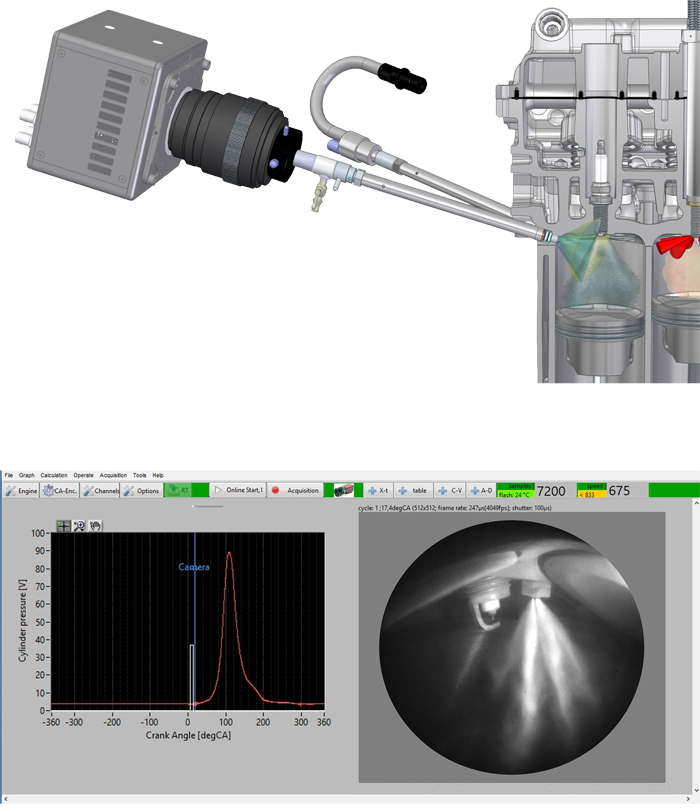

• Adaption an jeden Motor mit Hilfe eines Endoskops und einer optischen Sonde
• 1 Megapixel Bild (1024 x 1024 Pixel)
• Bildraten von bis zu 16.500 Bildern pro Sekunde bei voller Auflösung
• Minimale Belichtungszeit 1 μs
• Leistungsstarkes LED-Beleuchtungssystem
• Kombination mit Drucksensorsignal für synchrone Anzeige in der Software



Die Hochgeschwindigkeitskamera wird von der OCA-Steuereinheit gesteuert. OCA ermöglicht die synchrone Aufzeichnung von Bildern und Verbrennungsanalysedaten. Die Kombination mit dem Hochleistungs-Beleuchtungssystem vom Typ LED-P40/LED-P80/LED-P160 ermöglicht die Aufnahme hochauflösender Bilder von z.B. nicht-lichtemittierenden Prozessen im Einspritzverfahren.



Das System kann bei Mehrzylinder-Serienmotoren, Einzylinder-Forschungsmotoren und Kammern mit konstantem Volumen eingesetzt werden.

Bilder und Verbrennungsparameter wie der Zylinderdruck werden auf der Benutzeroberfläche der Software angezeigt.
